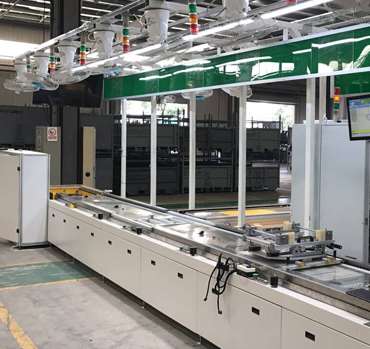

倍速鏈裝配流水線包括機架、循環輸送機構、張緊機構、擋塊油缸、提升油缸、雙層可旋轉工裝板，張緊機構設有倍速鏈傳動機構，鏈條設有雙速傳動機構配備屏障氣缸。
利用倍速鏈條裝配線的積累和釋放功能，實現不同工位的相對獨立作業，末端設有張緊機構，張緊機構設有滑動軸承座，以保持一定的預緊力，倍速鏈長度變化可調補償，設有擋塊氣缸。
利用擋塊氣缸實現工件與工裝板的釋放與卡合，在倍速鏈放置一個雙層可旋轉工裝板，使工裝板上下工裝板可以相對旋轉，上工裝板可在360°內鎖定到任何所需角度，以滿足不同角度操作工件的需要。
雙層可旋轉工裝板包括上下兩個可旋轉工裝板，實現了工件的自動移動，雙層可旋轉工裝板6有利于工件的加工，結構簡單，效率高。
