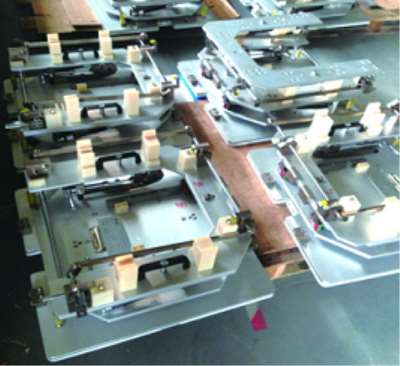

快速定位工裝夾具包括底座、固定塊、夾緊塊、拉桿、支架和手柄,底座上端一側用固定塊固定,底座上端另一側用螺栓固定支架,支架外側設有銷座,銷座上裝有把手,支架內側固定有圓環,圓環上套有伸縮桿。
拉桿的一端通過連接塊與手柄連接,拉桿的另一端連接有夾緊塊,夾緊塊與固定塊平齊,該設備能快速安裝和定位不同尺寸和型號的手柄,結構簡單,便于生產制造。
在加工過程和機械制造過程中,用來固定被加工對象,使其占據正確位置接受施工或檢驗的現有裝置稱為夾具,例如焊接夾具、檢驗夾具、裝配夾具、機床夾具等,在機床上加工工件時,工件表面應符合圖紙規定的尺寸、幾何尺寸和與其它表面相互位置精度的技術要求。
在手柄的生產過程中,需要夾緊不同尺寸和型號的手柄,因此,有必要設計出符合使用要求的夾具,如果大家想要了解更多相關內容,建議關注本網站。
